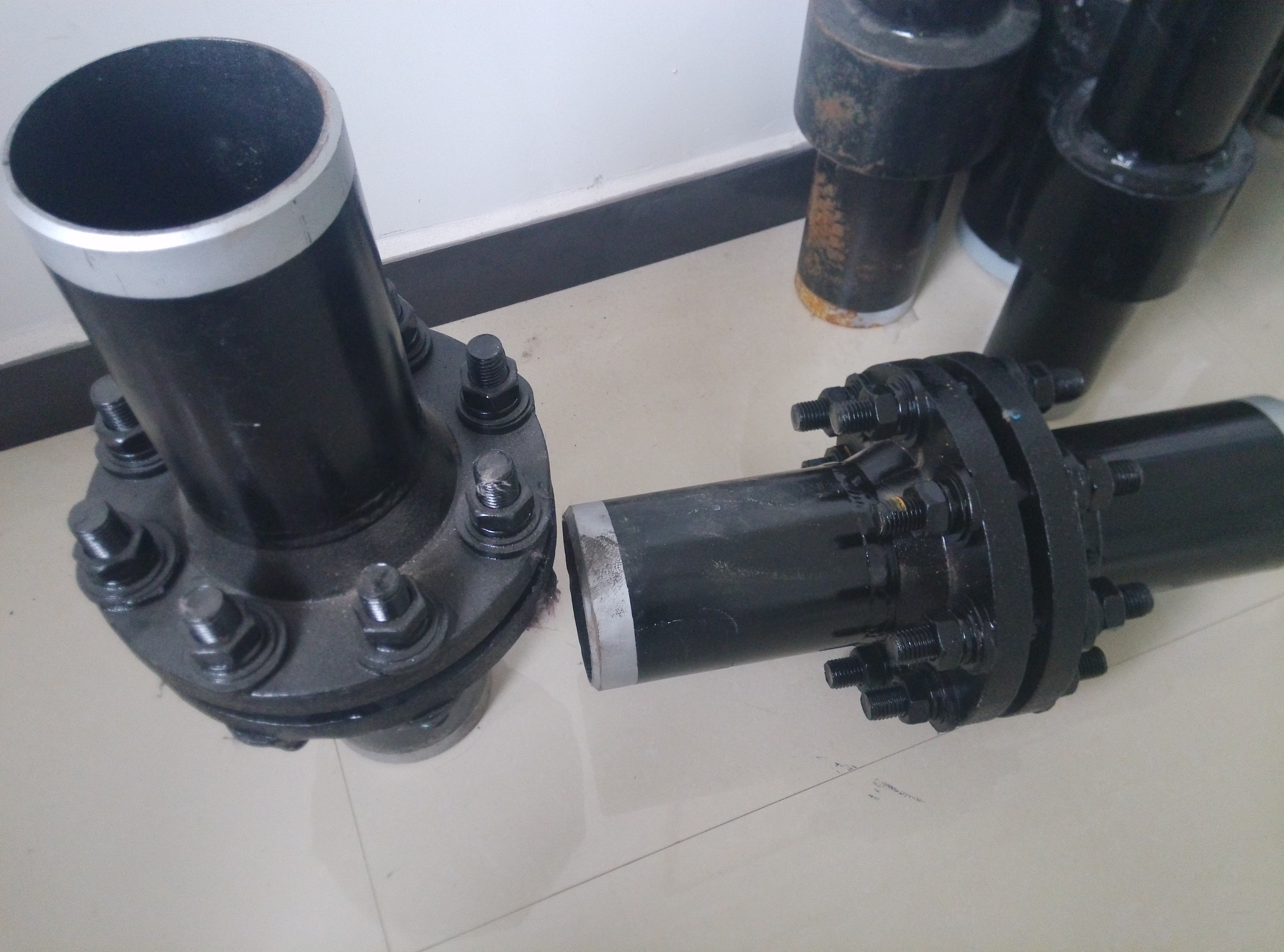

管道絕緣法蘭的安裝
在長距離輸油（氣）管道建設中，對于實施陰極保護的管道，絕緣法蘭安裝的位置通常在：管道的泵站、壓縮機站、調壓計量站、清管球收發站的進出口處。一些大型穿、跨越管段的兩端、被保護管道與其它不應受陰極保護的主、支管道連接處等也要安裝絕緣法蘭。其安裝質量對長輸管道的整體施工質量有著極其重要的影響。
一、絕緣法蘭安裝施工程序
l.1進貨質量檢驗，
絕緣法蘭的關鍵組成部分是法蘭和絕緣密封墊片、螺栓絕緣襯套。對這部分外購件必須進行嚴格的進貨質量檢驗，否則不能保證施工質量。在材料符合設計要求的條件下，應重點檢査這部分部件的加工精度，尤其是絕緣密封墊片的厚度及光潔度應符合要求。
1.2絕緣阻值搖測.
在組焊前必須用兆歐表對絕緣法蘭進行絕緣阻值搖測。經測試，若不符合設計要求，則應將每個蝶栓相對的法蘭盤進行絕緣阻值搖測，査出原因后進行處理。
螺栓的絕緣襯套的設計長度最好比法蘭面長出1?2mm。否則在襯套端面容易沉積灰塵、油污等雜質，影響絕緣效果。絕緣阻值的測試工作最好在絕緣法蘭單獨試壓前完成。
1.3絕緣法蘭試壓
絕緣法蘭在組焊前，應進行單獨水壓試驗，以保證其安裝后的正常工作。水壓試驗時，將壓力緩慢升到試驗壓力，停壓lOmin,然后降到工作壓力，全面檢査，•無滲漏、無降壓為合格。若干個絕緣法蘭可串聯進行試壓，但每組法蘭應由長度L ≥3D(D為管道外徑）的短管連接。試壓合格后，將絕緣法蘭整體運至施工現場進行組焊。
二、安裝注意事項
(1)絕緣法蘭試壓工作必須在干凈的平臺上進行，以保證其本體清潔，滿足絕緣阻值測試要求。
(2)絕緣法蘭試壓短管焊接前，應先將絕緣密封墊片、螺栓絕緣襯套去掉，以免由于焊接溫度髙或焊渣飛濺物等損壞絕緣件，影響絕緣法蘭的絕緣阻值。
(3)絕緣法蘭試壓后，去其試壓封頭，每組絕緣法蘭兩端保留試壓短管長度L ≥1.5D以滿足安裝要求。
(4)將絕緣阻值測試及試壓合格的絕緣法蘭整體包敷（用塑料布或玻璃布），以免在運輸及裝卸、現場組焊施工中被雜質沾污影響絕緣性能。
